公路涵洞通道波纹钢管(板)执行标准

作者:河北世纪金属结构有限公司 来源:www.hbshiji.com 发表时间:2013-10-20 浏览:次  百度一下

1、分类

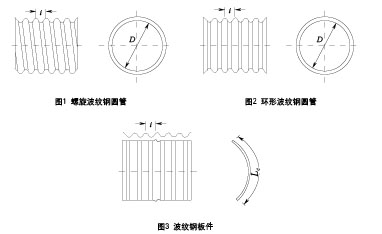

  公路涵洞、通道用波纹钢构件可分为螺旋波纹钢圆管,环形波纹钢圆管和用波纹钢板件拼装成的圆形或拱形结构,见图1-图3。

点击新窗口打开大图

  2、型号
  型号表示方式如下:

点击新窗口打开大图

  示例1:内径1000mm,波形代号为A的螺旋波纹钢圆管,表示为HCSP A1000
  示例2:内径2000mm,波形代号为C的环形波纹钢圆管,表示为ACSP C2000
  示例3:内径6000mm,波形代号为E的波纹钢板件,表示为CSPS F6000

  产品规格系列与尺寸偏差

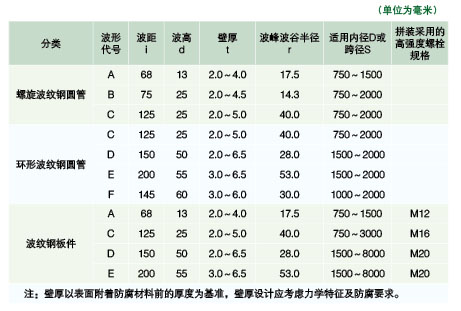

  螺旋波纹钢圆管、环形波纹钢圆管、波纹钢板件的波形尺寸规格应符合表1的规定,波形见示意图4.

点击新窗口打开大图

  螺旋波纹钢圆管、环形波纹钢圆管、波纹钢板件的波形尺寸规格

点击新窗口打开大图
